Швеллер – один из наиболее востребованных видов металлопроката в современном строительстве и машиностроении. Среди множества типоразмеров особое внимание заслуживает швеллер 8П. Его относительно небольшие размеры и вес, в сочетании с достаточной прочностью и удобством монтажа, делают его оптимальным выбором для широкого спектра задач, где не требуются сверхвысокие несущие способности. Эта статья посвящена детальному рассмотрению характеристик, областей применения и преимуществ швеллера 8П, а также современным подходам к его использованию.
Что такое швеллер 8П?

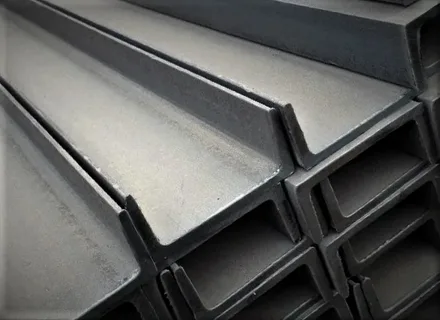

Швеллер 8П – это горячекатаный стальной профиль с П-образной формой поперечного сечения. Буква «П» в обозначении указывает на форму профиля, а цифра «8» обозначает высоту стенки швеллера в сантиметрах. «П» без номера (в отличие от «У» с номером, как, например, швеллер 8У с уклоном внутренних граней полок) означает, что у данного швеллера полки с параллельными гранями. Изготавливается швеллер 8П из различных марок стали, определяемых ГОСТ 8240-97, в зависимости от требований к прочности и условиям эксплуатации.
Основные характеристики швеллера 8П:
- Геометрические параметры (примерные значения, уточнять по ГОСТ):
- Высота стенки (h): 80 мм
- Ширина полки (b): 46 мм
- Толщина стенки (s): 4.5 мм
- Толщина полки (t): 7.2 мм
- Радиус внутреннего закругления (R): 6 мм
- Вес одного метра: Примерно 6.23 кг (зависит от марки стали и допусков по ГОСТ).
- Статические характеристики: Наиболее важные параметры:
- Площадь сечения (A): ~ 7.93 см²
- Момент инерции относительно оси X (Ix): ~ 59.2 см⁴
- Момент сопротивления относительно оси X (Wx): ~ 14.8 см³
- Радиус инерции относительно оси X (ix): ~ 2.73 см
- Момент инерции относительно оси Y (Iy): ~ 12.4 см⁴
- Момент сопротивления относительно оси Y (Wy): ~ 5.39 см³
- Радиус инерции относительно оси Y (iy): ~ 1.25 см
- Материал: Углеродистая сталь обыкновенного качества (Ст3) или конструкционная сталь (09Г2С) – выбор зависит от области применения и расчетных нагрузок.
Сферы применения швеллера 8П:
Швеллер 8П благодаря своей оптимальной форме, достаточной прочности и небольшому весу находит широкое применение в различных сферах:
- Строительство:
- Легкие каркасные конструкции: Каркасы небольших зданий, павильонов, торговых точек, остановочных комплексов.
- Стропильные системы: В качестве элементов стропильных систем кровли.
- Прогоны: Горизонтальные балки, поддерживающие кровельное покрытие.
- Перемычки над оконными и дверными проемами: Армирование проемов.
- Усиление стен и перекрытий: Для усиления существующих конструкций.
- Машиностроение:
- Рамы и каркасы оборудования: Для изготовления рам и каркасов легкого оборудования, станков, конвейеров.
- Направляющие: В качестве направляющих для различных механизмов.
- Автомобилестроение:
- Рамы прицепов и полуприцепов: В конструкциях легких прицепов.
- Рекламные конструкции:
- Каркасы рекламных щитов и конструкций: Обеспечение прочности и устойчивости рекламных установок.
- Сельское хозяйство:
- Каркасы для теплиц и парников: Легкие и прочные конструкции для выращивания растений.
- Ограждения и загоны для животных: Создание прочных и надежных ограждений.
Преимущества использования швеллера 8П:
- Оптимальное соотношение прочности и веса: Позволяет создавать легкие, но прочные конструкции.
- Высокая жесткость: Обеспечивает устойчивость к деформации под нагрузкой.
- Удобство монтажа: Легко поддается сварке, резке и сверлению, что упрощает процесс монтажа.
- Экономичность: Относительно невысокая стоимость по сравнению с другими видами металлопроката.
- Универсальность: Широкий спектр применения в различных областях.
Современные подходы к использованию швеллера 8П:
- Применение BIM-технологий: Использование BIM (Building Information Modeling) для проектирования конструкций с применением швеллера 8П, что позволяет оптимизировать использование материала и повысить эффективность строительства.
- Оптимизация сечения: Использование программного обеспечения для расчета и подбора оптимального сечения швеллера 8П в зависимости от конкретных нагрузок и условий эксплуатации.
- Защита от коррозии: Применение современных антикоррозионных покрытий, таких как цинкование и полимерные краски, для увеличения срока службы конструкций, особенно в агрессивных средах.
- Использование швеллеров с перфорацией: Перфорированные швеллеры облегчают монтаж инженерных коммуникаций и снижают вес конструкции.
Рекомендации по выбору и использованию швеллера 8П:
- Точно определите нагрузки: Необходимо точно рассчитать нагрузки, которые будут воздействовать на конструкцию, чтобы правильно подобрать марку стали и размер швеллера.
- Учитывайте условия эксплуатации: Выбор марки стали должен учитывать условия эксплуатации конструкции (температура, влажность, агрессивность среды).
- Проверьте соответствие ГОСТ: Убедитесь, что швеллер соответствует требованиям ГОСТ 8240-97.
- Тщательно подготовьте поверхность: Перед сваркой и окраской необходимо тщательно очистить поверхность швеллера от ржавчины, грязи и масла.
- Используйте качественные сварочные материалы: При сварке необходимо использовать качественные сварочные материалы, соответствующие марке стали.
- Обеспечьте надежную защиту от коррозии: После сварки необходимо обработать сварные швы антикоррозийным составом.
Заключение:
Швеллер 8П – это оптимальный выбор для широкого спектра задач, где требуется прочность, надежность и экономичность. Его преимущества, такие как легкость, удобство монтажа и универсальность, делают его востребованным материалом в различных отраслях промышленности и строительства. При правильном выборе, расчете и монтаже швеллер 8П обеспечит долговечность и безопасность конструкции. Использование современных технологий проектирования и защиты от коррозии позволит максимально эффективно использовать этот вид металлопроката.
